超聲波熱量計（超聲波冷熱量表）

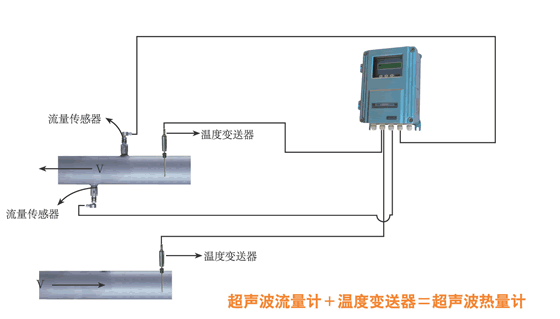

超聲波熱量計（超聲波冷熱量表）是在超聲波流量計基礎上加配一對溫度變送器而實現熱量計量功能的。可循環顯示正、負、凈累積熱量與累積流量和瞬時熱量與流量計及時間、溫度等值。超聲波熱量計廣泛應用于供熱管網的在線計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型，傳感器分為外縛式、插入式、管段式等。
功能 |
可測量顯示流量和熱量，采用了LCD和功能鍵的簡單設定，LCD帶背光燈，帶故障診斷功能 |
精度 |
流量：優于±1% |
顯示 |
可連接2*10背光型漢字或者2*20字符型液晶顯示器，支持中、英、意三種語言 |
信號輸出 |
1路4-20mA輸出，阻抗0-1K，精度0.1%
1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
1路繼電器輸出 (脈沖寬度200ms ) |
信號輸入 |
3路4-20mA電流輸入,精度0.1%,可采集壓力、液位、溫度等信號

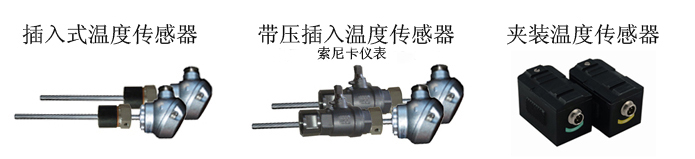

可連接三線制PT100鉑電阻，實現熱量測量 |
數據接口 |
隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 |
專用電纜 |
定制雙絞線，一般情況下限于50米，選用RS485通訊，傳輸距離可達千米以上 |
測量管材 |
鋼，不銹鋼，鑄鐵，水泥管，銅，鋁，PVC，玻璃鋼等質地致密的管道，無嚴重腐蝕結垢，允許有襯里 |
直管段 |
傳感器最好滿足：上游10D，下游5D，距泵出口處30D（D是指管徑） |
介質種類 |
水、海水、污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一、均勻、穩定的液體 |
探頭溫度 |
探頭溫度:-40~180℃ |
介質濁度 |
≤20000ppm且氣泡含量小 |
數據存儲 |
選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。 |
電源 |
DC8~36V或AC85~264V |
功耗 |
1.5W |
●熱量計算公式：熱量=流量×(A11溫度下的水的熱焓值-A12度下的水的熱焓值)
●國際標準熱焓值表已存于熱量計中
●超聲波流量計介紹詳見固定式超聲波流量計 |
