| 超聲波流量/超聲波熱量模塊 功能強大：１路4-20mA輸出可作為流量/熱量變送器;2路OCT輸出可作為流量/熱量開關;３路4-20mA輸入可作為數據采集器;２路3線制PT-100電阻信號輸入可作為熱量表。
傳輸距離遠，組網快捷：一次表與二次表之間采用RS-485總線通訊，采用普通電纜即可，傳輸 距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波熱量表專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
高精度測量：線性度優于0.5%,重復性精度優于0.2%，測量精度優于±1%。
測量范圍大：選用不同型號的傳感器，可實現口徑DN15-DN6000mm管道流量和熱量的測量。
【超聲波流量模塊性能特點】
測量液體： 水，海水，堿等單一流體，濁度小于10000ppm，粒徑小于1mm
管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里 管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： DN15mm~6000mm，插入式傳感器適用管徑DN35mm~6000mm
流速范圍： -32m/s~0~+32m/s,雙向流
準 確 度： ±1.0%顯示值(標準條件下)； 配置插入式傳感器準確度可達0.5% 線 性 度： 0.5%。
信號輸出： 4-20mA或0-20mA RS-232(選配RS-485)
傳 感 器： 分為外夾式和插入式。標準配置為外夾式。插入式傳感器最高工作壓力3MPa.
直管段長： 上游>10D，下游>5D(D:管徑)
電 源： 8~36VDC或10~30VDC
支持MODBUS、METER-BUS等通訊協議。

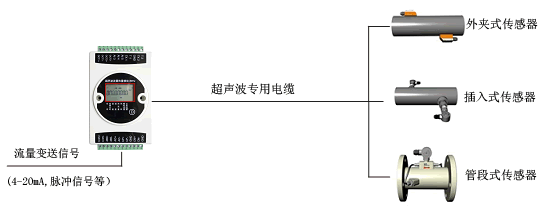

單點流量測量組成圖

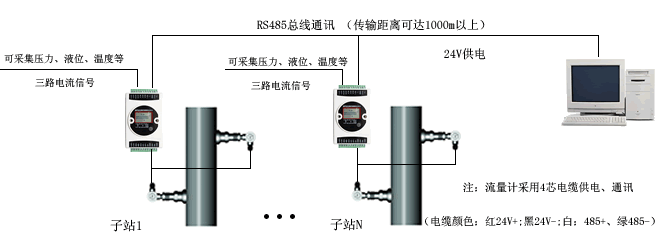

組網流量測量組成圖
單點熱量測量組成圖超聲波熱量模塊=分體式超聲波流量模塊+PT100三線制鉑電阻（外夾式熱量測量圖）

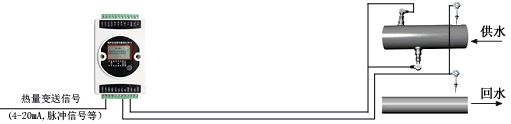

插入式熱量測量圖

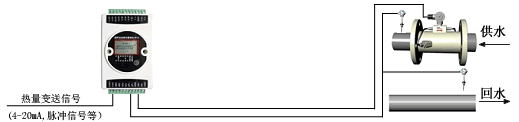

管段式熱量測量圖

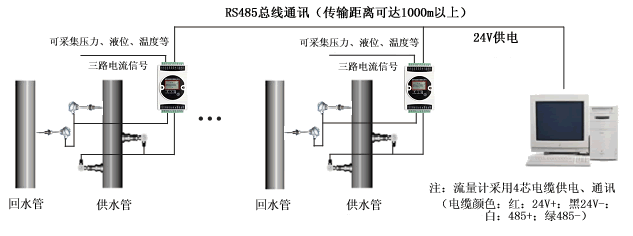

組網熱量測量圖
| | | |
